특히 함수율 약 80~60% 구간에서는 점성과 부착성이 높은 Glue Zone이 형성되어, 기계적인 압착만으로는 추가 탈수가 어렵고 후속 건조 과정에서도 많은 에너지와 시간이 필요합니다.
ELODE는 전기삼투, 전기침투, 전기영동의 세 가지 전기적 작용을 동시에 적용하여 슬러지의 플록 구조를 해체시킵니다.
세 가지 전기적 작용은 슬러지의 플록 구조를 해체시키고, 내부에 결합되어 있던 자유수, 결합수, 간극수, 세포수를 파괴하여 자유수를 약 1분 30초 이내에 빠르게 유도합니다.
이를 통해 기존 기계식 탈수장치만으로는 제거하기 어려웠던 슬러지 내부 수분까지 효과적으로 배출하고, 슬러지의 함수율과 중량을 빠르게 감소시킵니다.
ELODE는 Glue Zone 구간에서 기존 탈수장치의 한계를 보완하고, 후속 건조 공정으로 유입되는 수분량과 에너지 부담을 줄이는 고도 2차 탈수 및 감량화 솔루션입니다.

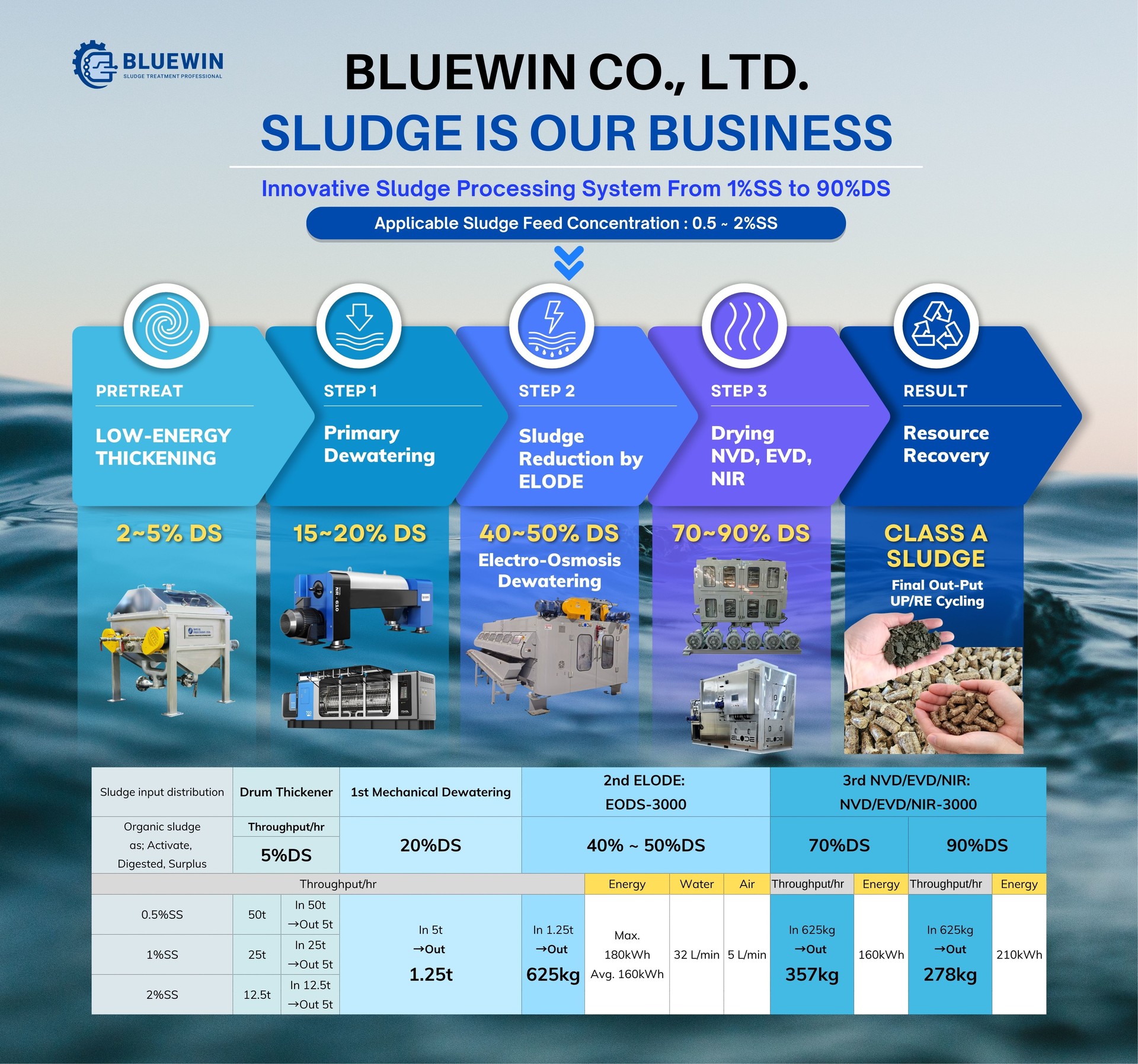

ELODE와 후속 건조 시스템을 결합한 ELODE Combination System은
대부분의 하수처리장 슬러지를 최종 함수율 최대 10%, 고형물 함량 90% 수준까지 건조할 수 있습니다.
1차 기계식 탈수 이후 ELODE가 Glue Zone 구간에서 고도 2차 탈수와 감량화를 수행하고, 후속 건조기가 남아 있는 수분을 효율적으로 제거합니다.
이를 통해 슬러지의 최종 처분뿐만 아니라 연료화, 자원화 및 재활용에 적합한 고형물 조건을 확보할 수 있습니다.
기존 열건조기는 물 1L를 증발시키는 데 일반적으로 약 0.95~1.20kWh 수준의 에너지가 필요합니다.
반면 ELODE는 물 1L 제거당 약 0.35kWh 수준의 낮은 에너지로 슬러지 내부 수분을 효과적으로 제거합니다.
ELODE는 고온의 열로 수분을 증발시키는 방식이 아니라, 세 가지 전기적 작용을 통해 슬러지 내부 수분을 자유수로 빠르게 유도하고 물리적 압착을 통해 배출합니다. 따라서 열건조기가 처리해야 할 수분량을 사전에 줄여 전체 시스템의 에너지 효율을 높입니다.
ELODE Combination System은 에너지 비용만 줄이는 장비가 아닙니다. 슬러지 함수율과 중량을 낮춰 건조비, 운송비, 보관비 및 최종 처분비를 함께 절감합니다.
또한 후속 건조기로 유입되는 수분량이 감소하므로 건조기의 운전시간, 전력, 가스 및 스팀 사용량도 줄어듭니다. 이를 통해 슬러지 처리 공정 전반의 운영비용을 낮추고 장기적인 경제성을 극대화합니다.
주요 절감 항목
기존 열건조 시스템은 대형 건조기뿐만 아니라 열원, 배기, 악취, 분진, 냉각 및 부대설비가 함께 필요할 수 있어 초기 투자비와 설치 공간이 증가합니다.
ELODE는 기존 벨트프레스, 필터프레스, 스크류프레스 및 원심탈수기 후단에 추가 설치할 수 있습니다.
기존 설비를 철거하거나 전체 공정을 새로 구축할 필요 없이 현장 설비를 활용할 수 있어 초기 투자 부담을 줄일 수 있습니다.
또한 ELODE를 통해 건조기 유입 수분량을 낮추면, 필요 이상의 대형 건조기를 선정하지 않고도 목표 처리량을 달성할 수 있습니다.
ELODE Combination System은 에너지 비용, 운송비 및 폐기비를 지속적으로 절감하여 빠른 투자비 회수를 가능하게 합니다.
특히 슬러지 발생량이 많거나 열건조기의 에너지 비용이 높은 현장일수록 절감 효과가 크게 나타날 수 있습니다.
현장 조건과 슬러지 특성에 따라 차이가 있으나, 경제성 분석을 통해 24개월 이내의 투자비 회수를 목표로 할 수 있습니다.
ELODE는 기존 열건조 방식보다 적은 에너지로 수분을 제거하여 후속 건조기의 전력과 연료 사용량을 줄입니다.
또한 슬러지 중량과 부피가 감소하면서 운송 차량의 운행 횟수와 최종 처분량도 줄어듭니다.
이러한 에너지, 운송 및 처리량 감소를 통해 전체 슬러지 처리 공정의 이산화탄소 배출량을 최대 70% 절감할 수 있는 저탄소 공정을 구축합니다.
ELODE의 세 가지 전기적 작용은 슬러지의 플록 구조를 해체시키고, 내부에 결합되어 있던 자유수, 결합수, 간극수, 세포수를 파괴하여
자유수를 약 1분 30초 이내에 빠르게 유도합니다.
이 과정에서 기존 기계식 탈수만으로 제거하기 어려웠던 내부 수분까지 효과적으로 배출되며, 슬러지의 함수율과 중량, 부피가 빠르게 감소합니다.
ELODE Combination System은 고도 2차 탈수와 후속 건조를 통해 슬러지를 70% 이상 감량하여 운송량, 보관 공간 및 최종 처분량을 크게 줄입니다.
ELODE Combination System은 슬러지를 단순히 줄이는 데 그치지 않고, 보다 안전하고 깨끗한 처리환경을 제공합니다.
BLUEWIN의 4무(無) 원칙
고온 열건조 과정에서 발생할 수 있는 분진, 악취 및 배기가스 관리 부담을 줄여 더욱 친환경적인 슬러지 처리환경을 구축할 수 있습니다.
ELODE는 연속 처리방식을 기반으로 빠르고 안정적인 운전이 가능하며, 자동화 제어 시스템을 통해 운전자의 관리 부담을 줄입니다.
기존 기계식 탈수장치 및 후속 건조 시스템과 유연하게 연계할 수 있고, 슬러지 특성과 목표 함수율에 따라 운전조건을 조정할 수 있습니다.
또한 장기간 운전을 고려한 견고한 설계와 유지관리 구조를 통해 높은 운전 신뢰성과 긴 설비 수명을 제공합니다.
운영상의 장점
ELODE Combination System은 함수율이 낮고 균일한 고품질 슬러지 케이크를 생산하여 슬러지를 폐기물이 아닌 자원으로 전환할 수 있는 기반을 마련합니다.
최종 처리된 슬러지는 슬러지 특성과 현지 규정에 따라 연료화, 퇴비화, 바이오차, 건축자재 및 기타 자원회수 공정에 활용할 수 있습니다.
특히 높은 고형물 함량은 후속 자원화 공정의 에너지 부담을 낮추고, 슬러지의 보관·운송·투입 안정성을 향상시킵니다.
압력만으로는 슬러지 내부 수분까지 제거하기 어렵습니다.
벨트프레스, 필터프레스, 스크류프레스 및 원심탈수기와 같은 기존 물리적 탈수장치는 압력이나 원심력을 이용하여 슬러지 외부의 자유수를 제거하고 슬러지 케이크를 형성합니다.
이러한 방식은 대량의 슬러지를 1차 탈수하는 데에는 효과적이지만, 플록 내부에 결합되어 있는 결합수, 간극수 및 세포수까지 제거하는 데에는 구조적인 한계가 있습니다.
특히 함수율 약 80~60% 구간에서는 점성과 부착성이 높은 Glue Zone이 형성되어, 압력을 더 높이더라도 수분 배출량은 크게 증가하지 않습니다. 오히려 벨트, 필터, 롤러 및 구동부에 걸리는 기계적 부하와 마모가 증가할 수 있습니다.
주요 문제점
낮은 함수율까지 건조할 수 있지만 많은 에너지와 시간이 필요합니다.
열건조기는 전기, 가스, 스팀 등의 열원을 이용하여 슬러지 내부 수분을 증발시키므로 낮은 최종 함수율까지 건조할 수 있습니다.
그러나 함수율이 높은 슬러지를 열건조기에 직접 투입하면 증발시켜야 할 수분량이 많아져 건조시간과 에너지 소비가 크게 증가합니다. 특히 Glue Zone에 해당하는 점성이 높은 슬러지는 건조기 내부 벽면이나 이송장치에 부착되고 서로 뭉치기 쉬워, 불균일 건조와 이송 저하를 유발할 수 있습니다.
또한 열건조기는 건조기 본체 외에도 열원, 배기, 악취, 분진, 냉각 및 안전설비 등 다양한 부대설비가 필요할 수 있어 초기 투자비와 설치공간이 커질 수 있습니다.
주요 문제점
물리적 탈수기는 내부 수분 제거에 한계가 있고, 열건조기는 고함수율 구간에서 많은 에너지를 소비합니다.
ELODE는 두 공정 사이의 Glue Zone에서 고도 2차 탈수와 감량화를 수행하여 이 비효율 구간을 해결합니다.
기존 1차 물리적 탈수기 | ELODE | 기존 후단 열건조기 | |
주요 역할 | 1차 탈수 및 슬러지 케이크 형성 | 고도 2차 탈수 및 감량화 | 최종 수분 증발 및 건조 |
주요 원리 | 압력 또는 원심력 | 전기삼투·전기침투·전기영동과 물리적 압착 | 열에 의한 수분 증발 |
효과적인 처리 구간 | 고함수율 슬러지의 초기 탈수 | 함수율 약 80~60%의 Glue Zone | 저함수율까지의 최종 건조 |
주로 제거하는 수분 | 외부 자유수 | 자유수·결합수·간극수·세포수 | 잔여 수분 |
주요 강점 | 대량 슬러지의 빠른 1차 탈수 | 내부 수분 이동, 함수율·중량·부피 감소 | 낮은 최종 함수율 달성 |
주요 한계 | 플록 내부 수분 제거 어려움 | - | 높은 에너지 소비와 긴 건조시간 |
공정 위치 | 전단 | 물리적 탈수기 후단 / 열건조기 전단 | ELODE 후단 |
ELODE : 물리적 탈수와 열건조 사이의 연결 기술ELODE는 물리적 탈수기를 대체하거나 열건조기를 완전히 대신하는 장비가 아닙니다. 기존 물리적 탈수 후에도 남아 있는 내부 수분을 추가로 제거하고, 열건조 전에 슬러지의 함수율과 중량을 낮춰 두 공정이 각각 가장 효율적인 구간에서 작동하도록 연결합니다. ELODE의 세 가지 전기적 작용은 슬러지의 플록 구조를 해체시키고, 내부에 결합되어 있던 자유수, 결합수, 간극수, 세포수를 파괴하여 자유수를 약 1분 30초 이내에 빠르게 유도합니다. 이를 통해 기존 물리적 탈수장치만으로는 제거하기 어려웠던 슬러지 내부 수분을 효과적으로 배출하고, 후속 열건조기가 증발시켜야 할 수분량을 사전에 줄입니다. | |||
